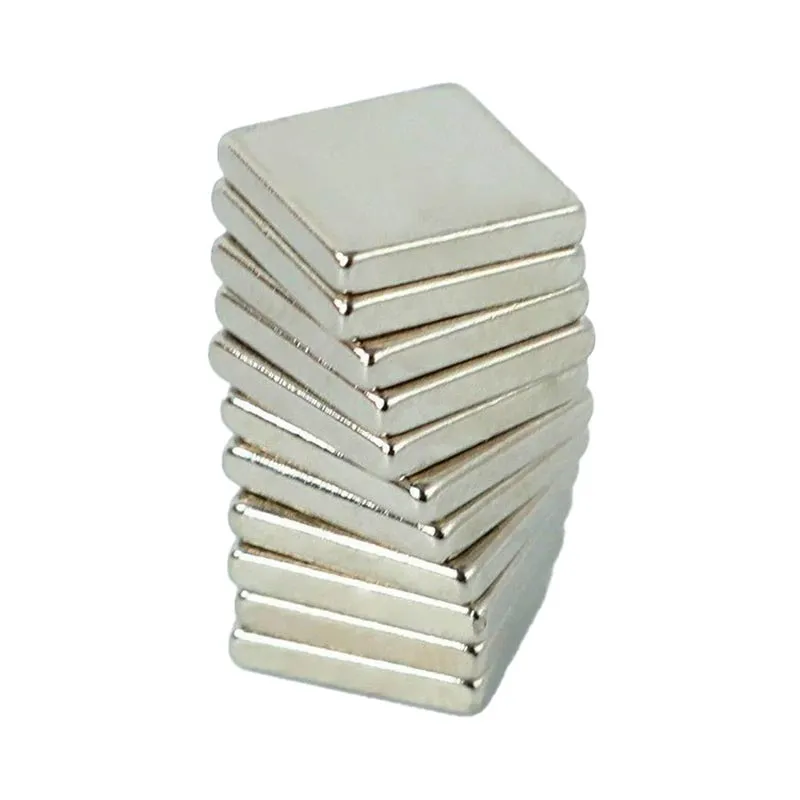

Barre magnetiche per separatori

Zhaobao Magnet Group fornisce magneti a barra premium per separatori a OEM globali e acquirenti industriali. Costruite per linee di polveri liquide e secche difficili, le nostre aste magnetiche SS316L per uso alimentare risolvono i rischi di smagnetizzazione in ambienti ad alta temperatura. Supportati dalla ricerca e sviluppo congiunti con CAS, forniamo dimensionamento personalizzato, certificazione di calibrazione e guide di manutenzione complete per massimizzare la durata operativa.

Analisi tecnica: raggio di assorbimento effettivo rispetto al gauss della superficie centrale

Quando progettano sistemi di separazione magnetica, i progettisti spesso confondono il Gauss della superficie centrale del picco con la profondità effettiva del campo magnetico di lavoro. Comprendere la distinzione tra Gauss della superficie centrale e raggio di assorbimento effettivo è fondamentale per selezionare barre filtranti magnetiche ad alta efficienza per le linee di processo industriali.

Gauss della superficie centrale (campo della superficie di picco)

Il Gauss della superficie centrale misura la massima densità del flusso magnetico situata direttamente sulla superficie del tubo protettivo in acciaio inossidabile. Sebbene un Gauss superficiale elevato (ad esempio, da 10.000 a 12.000 Gauss) trattenga efficacemente la contaminazione fine di ferro una volta che le particelle toccano la barra, non garantisce tassi di cattura delle particelle elevati se il flusso di materiale rimane a diversi centimetri di distanza dalla superficie.

Raggio di assorbimento effettivo (campo di portata)

Il raggio di assorbimento effettivo definisce la profondità tridimensionale del gradiente magnetico che si estende verso l'esterno dalla superficie della barra nel flusso di materiale che passa. Un'elevata superficie Gauss ottenuta tramite blocchi magnetici estremamente sottili produce una rapida caduta di campo, offrendo una profondità di assorbimento ridotta. Zhaobao Group utilizza configurazioni di blocchi NdFeB progettate su misura combinate con espansioni polari in ferro puro ad alta permeabilità per ottimizzare la penetrazione sul campo, garantendo che frammenti ferrosi di dimensioni medio-grandi vengano estratti da fluidi ad alta velocità o flussi di polvere alimentati per gravità.

Soluzioni di separazione per flussi di materiale secco e umido

Lo stato fisico del materiale determina l'architettura del circuito magnetico e le specifiche dell'alloggiamento del tubo protettivo. Di seguito sono riportate le nostre configurazioni consigliate per materiali sfusi secchi e fanghi liquidi:

Conformità e tracciabilità: FDA, standard HACCP e identificazione dei lotti

Le industrie alimentari, farmaceutiche e chimiche richiedono una rigorosa conformità per eliminare i rischi di contaminazione e garantire la sicurezza igienica. Il Gruppo Zhaobao fornisce barre magnetiche per separatori completamente documentate prodotte secondo gli standard igienici internazionali.

Conformità normativa in materia di igiene

Le nostre barre filtranti magnetiche sono racchiuse in tubi di acciaio inossidabile senza saldatura SS316L per uso alimentare. Tutte le finiture superficiali soddisfano i requisiti FDA (21 CFR 177.2600) e supportano i protocolli di gestione dei punti critici di controllo (CCP) HACCP. La finitura superficiale liscia e priva di cavità impedisce la crescita batterica e l'intrappolamento di sostanze chimiche, consentendo un'integrazione perfetta nelle linee sanitarie CIP (Clean-In-Place).

Diagramma di flusso della tracciabilità per barre magnetiche serializzate

Per garantire la responsabilità negli audit comunali e industriali, ogni asta magnetica prodotta dal Gruppo Zhaobao è sottoposta a serializzazione laser individuale. Di seguito è riportato il nostro flusso operativo di tracciabilità dei lotti:

1. Marcatura seriale laser:Codice a barre univoco e codice alfanumerico incisi sul tappo terminale di ciascun tubo durante la produzione.
2. Collegamento delle materie prime:Il numero di serie si collega direttamente ai numeri di calore della materia prima NdFeB, ai registri di ispezione della placcatura e ai certificati di test degli stabilimenti di acciaio inossidabile (MTC).
3. Registro dei test di Gauss:Valore Gauss della superficie iniziale, spaziatura dei poli e dati di scansione del flusso multipunto registrati nel nostro database di qualità digitale.
4. Generazione del certificato di calibrazione:Viene rilasciato un certificato di test di fabbrica che mostra i livelli Gauss di base per il confronto annuale degli audit HACCP.

Manutenzione, gestione della durata e servizi

Sebbene il materiale NdFeB ad alta coercività offra magnetismo permanente, fattori operativi come lo stress termico continuo, l'impatto meccanico e l'ingresso corrosivo causano il decadimento naturale del campo nel tempo.

Curve di decadimento magnetico e limiti termici

In normali condizioni operative a temperatura ambiente, le nostre barre magnetiche NdFeB sinterizzate di alta qualità per separatori mostrano un tasso di decadimento magnetico naturale inferiore all'1% su un periodo di 10 anni. Tuttavia, il funzionamento al di sopra delle temperature nominali accelera drasticamente la smagnetizzazione termica. Forniamo gradi specializzati per alte temperature (serie SH, UH, EH) in grado di resistere a temperature di esercizio fino a 150°C, 180°C e 200°C senza perdita irreversibile di flusso.

Procedure di pulizia: metodo di raschiatura e lavaggio con acqua

Procedure di pulizia adeguate mantengono le prestazioni di cattura e prolungano la durata utile del tubo:

• Metodo di raschiatura manuale:Utilizzato per configurazioni standard ad asta singola. Gli operatori spostano il ferro intrappolato lungo l'asse del tubo utilizzando un anello raschiatore non magnetico o un manicotto raschiatore manuale nella zona di rilascio non magnetico all'estremità della barra.
• Manicotto a pulizia rapida/lavaggio con acqua:Consigliato per linee automatizzate o ad alto volume. Le barre magnetiche vengono ritirate da un manicotto esterno in acciaio, provocando la caduta istantanea del ferro catturato in una tramoggia di raccolta, seguita da un lavaggio con acqua sanitaria ad alta pressione.

Servizi di ricalibrazione, ispezione e noleggio

Il Gruppo Zhaobao fornisce servizi annuali di ispezione e ricalibrazione dell'intensità magnetica per supportare la conformità HACCP dei clienti. Offriamo pacchetti di noleggio di misuratori gaussiani calibrati, sonde di test standardizzate e protocolli di ricalibrazione sul campo per verificare se i separatori magnetici distribuiti rimangono al di sopra delle soglie di campo CCP richieste.

Lista di controllo per l'ordinazione: parametri essenziali per la produzione personalizzata

Per ricevere un preventivo tecnico accurato e un disegno di produzione personalizzato per i nostri magneti a barra per separatori, prepara i seguenti parametri tecnici quando invii la richiesta di approvvigionamento:

1. Dimensioni interne della tubazione/tramoggia:Fornire il diametro interno del tubo (ID), le dimensioni del condotto rettangolare o le dimensioni dell'apertura della tramoggia per determinare la lunghezza e la quantità richieste di aste magnetiche.
2. Temperatura del fluido operativo/materiale:Specificare la temperatura operativa continua e i picchi termici di picco per selezionare il grado di coercività NdFeB corretto (ad esempio, N52 rispetto a N42SH).
3. Composizione chimica e mezzi corrosivi:Indica se il mezzo contiene olio, solventi organici, acidi forti o alcali, permettendoci di consigliare SS304, SS316L o rivestimento speciale in PTFE.
4. Orientamento e meccanica dell'installazione:Specificare se le barre sono installate orizzontalmente, verticalmente o in pendenza e fornire i dettagli della filettatura di montaggio (ad esempio, filettature interne filettate M8/M10 o prigionieri esterni).

Perché scegliere il magnete Zhaobao?

Oltre 30 anni di esperienza nella produzione di magneti

Fondato negli anni '90, Zhaobao Magnet Group vanta oltre 30 anni di esperienza nella produzione di magneti permanenti. Siamo specializzati nella produzione di magneti al neodimio ad alte prestazioni, assemblaggi magnetici e soluzioni magnetiche industriali.

Forte capacità di produzione

Con un impianto di produzione di 60.000㎡ e oltre 500 ingegneri e tecnici qualificati, Zhaobao garantisce una capacità produttiva stabile e una qualità del prodotto costante. La nostra capacità di produzione annuale di magneti in terre rare di alta qualità supera le 8.000 tonnellate.

Soluzioni magnetiche personalizzate

Forniamo circuiti magnetici personalizzati, componenti di separazione magnetica e soluzioni magnetiche industriali per soddisfare le diverse esigenze applicative. I nostri prodotti sono ampiamente utilizzati in apparecchiature di separazione, automazione, automobilistico, elettronico e altri settori.

Controllo di qualità affidabile

Rigorosi sistemi di gestione della qualità sono implementati durante tutto il processo di produzione per garantire affidabilità prestazioni e lunga durata. I clienti beneficiano di fornitura diretta in fabbrica, supporto tecnico professionale, e una vasta esperienza nella produzione.

Domande frequenti

D1: Perché il Gauss superficiale diminuisce dopo l’uso industriale a lungo termine?

Le cadute di Gauss superficiali sono solitamente causate dall'esposizione continua a temperature superiori al limite di funzionamento nominale del magnete, da gravi impatti meccanici che fratturano i blocchi interni di ceramica/NdFeB o dall'ingresso di liquidi attraverso saldature danneggiate che causano l'ossidazione interna del nucleo magnetico.

Q2: Qual è la differenza tra i rivestimenti dei tubi SS304 e SS316L?

SS304 è adatto per polveri secche generali e applicazioni agricole non corrosive. L'SS316L offre una resistenza superiore alla corrosione assistita dal molibdeno contro cloruri, acidi e soluzioni chimiche, rendendolo obbligatorio per gli ambienti alimentari, farmaceutici e marini.

Q3: Possiamo tagliare o saldare la barra magnetica dopo averla ricevuta?

No. Il taglio o la saldatura delle barre magnetiche distrugge direttamente la tenuta ermetica, brucia i magneti interni e provoca un'immediata smagnetizzazione catastrofica. Tutte le regolazioni della lunghezza e i dispositivi di montaggio devono essere realizzati su misura presso la nostra fabbrica prima dell'assemblaggio.

Q4: Con quale frequenza dovremmo calibrare e misurare le nostre barre filtranti magnetiche?

Secondo gli standard igienici HACCP e ISO 22000, i separatori magnetici posizionati nei punti critici di controllo devono essere sottoposti a test Gauss registrati almeno una volta ogni 12 mesi utilizzando un misuratore Tesla/Gauss calibrato.

D5: In che modo Zhaobao Group gestisce la spaziatura magnetica personalizzata per liquidi viscosi?

Il nostro team di ingegneri ricalcola lo spessore interno del polo di ferro e la larghezza del blocco magnetico per ampliare l'intervallo del campo magnetico, consentendo ai liquidi viscosi di fluire liberamente senza intasamenti mantenendo un'elevata efficienza di cattura per le impurità magnetiche deboli.
