I dischi magnetici, caratterizzati dalla loro forma circolare piatta con magnetizzazione assiale, sono tra le configurazioni di magneti permanenti più versatili utilizzate nell'industria moderna. La loro geometria semplice nasconde la complessa ingegneria richiesta per produrli con proprietà magnetiche costanti, dimensioni precise e protezione affidabile dalla corrosione. La nostra fabbrica è dedicatadisco magneticole linee di produzione combinano la lavorazione avanzata dei materiali con la lavorazione di precisione per fornire componenti che eccellono in applicazioni che vanno dai sensori miniaturizzati agli assemblaggi magnetici industriali.
Prodotti

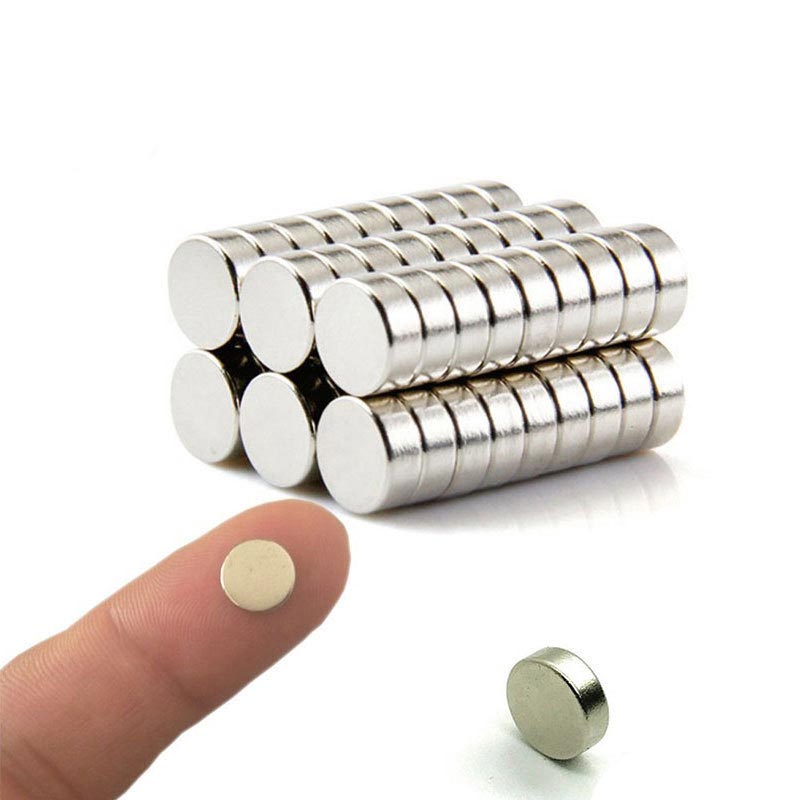

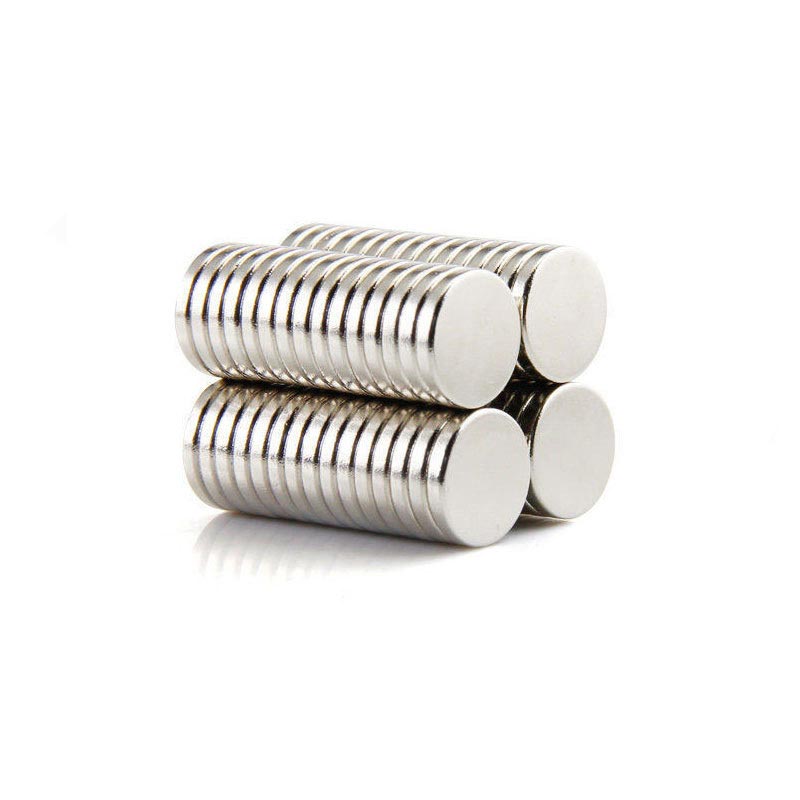

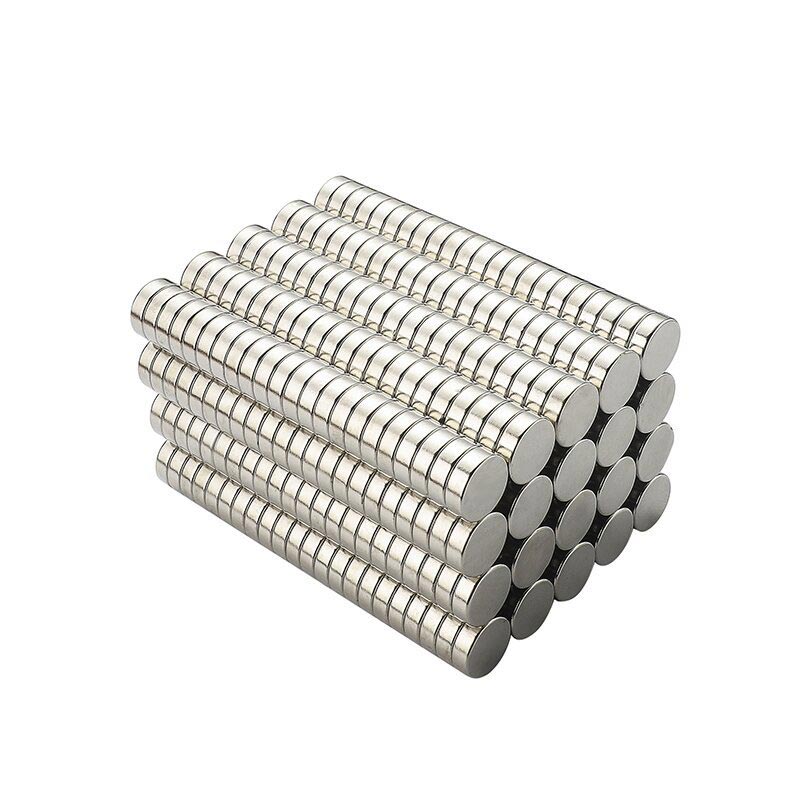

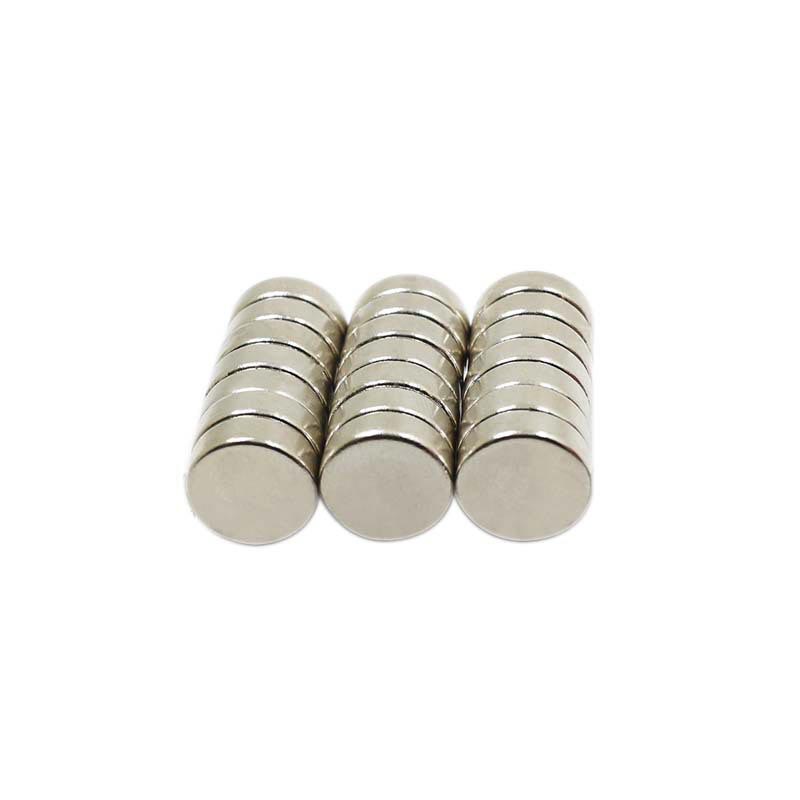

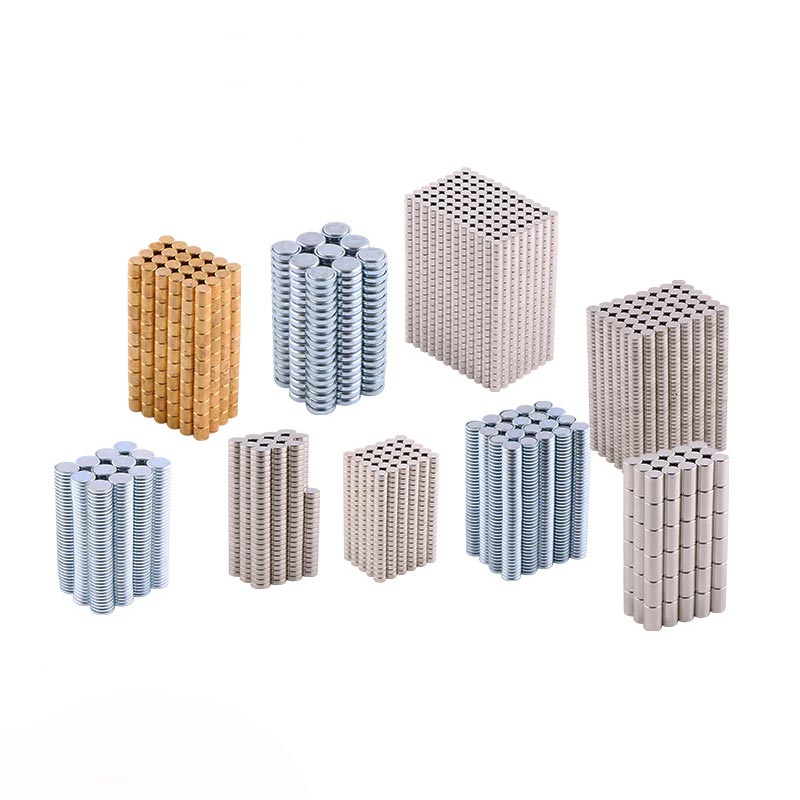

Magneti a disco
La nostra fabbrica è specializzata nella produzione di dischi magnetici ad alta precisione per diverse applicazioni industriali che richiedono componenti magnetici piatti e circolari. Con 30 anni di esperienza nella produzione di magneti, offriamo dischi magnetici di vari diametri (da 1 mm a 150 mm), spessori e materiali magnetici tra cui NdFeB, SmCo, ferrite e Alnico. Ogni disco magnetico è sottoposto a un rigoroso controllo di qualità per garantire dimensioni precise, proprietà magnetiche costanti e rivestimenti protettivi durevoli per prestazioni affidabili.
Invia richiesta
Descrizione del prodotto
Se hai bisogno di sottiledischi magneticiper progetti con vincoli di spazio o varianti più spesse per la massima forza magnetica, la nostra integrazione di produzione verticale garantisce la qualità in ogni fase. Dalla selezione delle materie prime (utilizzando neodimio puro ≥99,5% per i gradi NdFeB) all'ispezione finale, manteniamo uno stretto controllo sull'intero processo, con conseguentedischi magneticiche funzionano in modo prevedibile nelle vostre applicazioni.
Vantaggi principali della nostra produzione di dischi magnetici
Controllo dello spessore di precisione
Perdischi magnetici, lo spessore è spesso la dimensione più critica che influisce sia sulle prestazioni magnetiche che sull'adattamento dell'assemblaggio. La nostra tecnologia di rettifica su due lati raggiunge tolleranze di spessore fino a ±0,01 mm, con il parallelismo mantenuto entro 0,02 mm su tutta la superficie. Questa precisione garantisce una distribuzione uniforme del campo magnetico e previene problemi di assemblaggio in applicazioni impilate o ravvicinate.
Magnetizzazione assiale ottimizzata

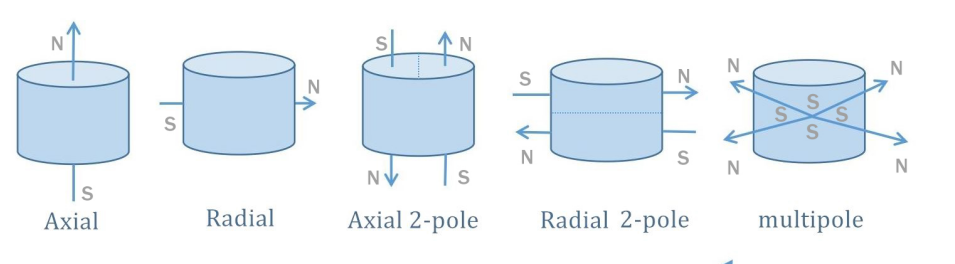

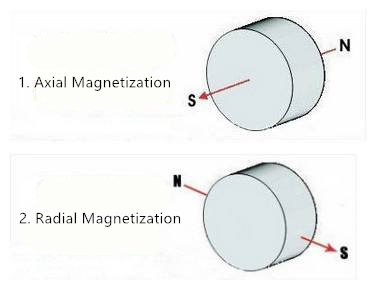

La direzione della magnetizzazione è cruciale perdischi magnetici. I nostri sistemi di magnetizzazione completamente automatizzati applicano potenti campi pulsati (fino a 5 T) lungo la direzione assiale, garantendo una saturazione completa e un allineamento coerente della polarità. Per multipolaredischi magnetici, utilizziamo dispositivi specializzati per creare modelli di magnetizzazione radiali o personalizzati precisi con transizioni nette tra i poli.
Protezione dei bordi migliorata
I dischi magnetici sono particolarmente vulnerabili alla scheggiatura dei bordi durante la movimentazione e il montaggio. Il nostro processo brevettato di raggiatura dei bordi crea lievi smussi (0,1-0,3 mm) che riducono significativamente questo rischio senza compromettere le prestazioni magnetiche. In combinazione con la nostra uniforme galvanica Ni-Cu-Ni che copre completamente i bordi, ciò si traduce in una maggiore duratadischi magneticicon una maggiore durata.
Tipi e applicazioni dei dischi magnetici

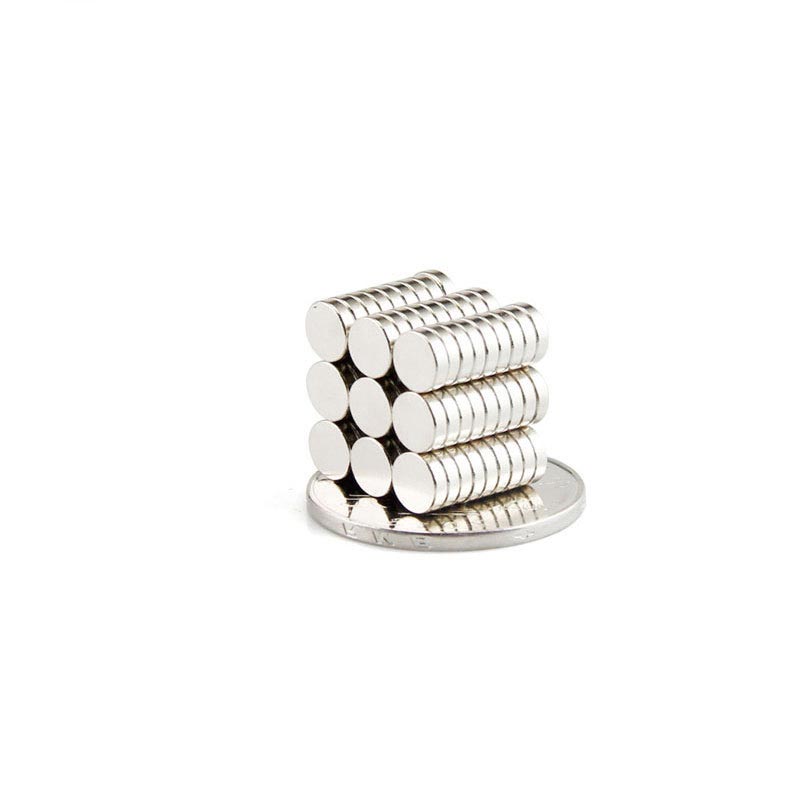

Magneti a disco sottile
Spessore:0,5 mm - 3 mm
Applicazioni:Sensori, interruttori reed, encoder magnetici, elettronica di consumo sottile
Caratteristica fondamentale:Design salvaspazio con campo magnetico sufficiente per applicazioni di rilevamento
Magneti a disco standard
Spessore:3mm-10mm
Applicazioni:Rotori di motori, supporti magnetici, separatori, uso industriale generale
Caratteristica fondamentale:Equilibrio ottimale tra forza magnetica e stabilità meccanica
Magneti a disco spesso
Spessore:10mm-50mm
Applicazioni:Giunti a coppia elevata, sollevamento di carichi pesanti, piani magnetici
Caratteristica fondamentale:Massima forza magnetica per applicazioni meccaniche impegnative
Specifiche del disco magnetico standard (NdFeB N45)
La tabella seguente mostra le dimensioni standard e le forze di tenuta approssimative per il nostro NdFeB sinterizzatodischi magneticicon rivestimento Ni-Cu-Ni. Su richiesta sono disponibili dimensioni, qualità personalizzate (da N35 a N52) e rivestimenti (Zn, resina epossidica, Au, ecc.). La forza di trazione viene misurata su una piastra d'acciaio spessa 10 mm.
| Diametro (mm) | Spessore (mm) | Grado | ca. Peso (g) | Forza di trazione tipica (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kg |
| 20.0 | 10.0 | N45 | 24.8 | 22 chilogrammi |
| 30.0 | 10.0 | N45 | 55.8 | 45 chilogrammi |
| Costume | 0,5 - 50 | Tutto | Calcolato | Simulato |
Considerazione importante sulla gestione
Magneti a discocon grandi rapporti diametro-spessore (dischi sottili) sono più suscettibili alla fessurazione sotto stress meccanico. Si consiglia di utilizzare strumenti non ferrosi per la movimentazione ed evitare il contatto diretto magnete-magnete per diametri maggiori. Il nostro imballaggio protettivo (contenitori di plastica individuali all'interno di scatole divisorie) è appositamente progettato per prevenire danni durante la spedizione.
Applicazioni primarie dei dischi magnetici
Il design piatto e simmetrico didischi magneticili rende ideali per numerose applicazioni in vari settori. Il loro campo magnetico prevedibile e la facilità di integrazione contribuiscono al loro utilizzo diffuso.
- Motori CC senza spazzole:Montato su rotori per un funzionamento efficiente ed esente da manutenzione in applicazioni automobilistiche, industriali e di consumo.
- Sensori e interruttori magnetici:Utilizzato nei sistemi di rilevamento della posizione, rilevamento della velocità e commutazione di prossimità.
- Supporto e fissaggio magnetici:Per portautensili, maschere, dispositivi, chiusure magnetiche e componenti di fissaggio durante la lavorazione.
- Dispositivi acustici:Altoparlanti, cuffie e microfoni in cui i dischi magnetici forniscono il campo magnetico necessario per la trasduzione del suono.
- Attrezzature mediche:Componenti per risonanza magnetica, sistemi di somministrazione di farmaci, strumenti chirurgici e dispositivi diagnostici.
- Separazione magnetica:Disposti in griglie o piastre per rimuovere contaminanti ferrosi da liquidi e polveri.
- Elettronica di consumo:Motori di vibrazione per smartphone, meccanismi di messa a fuoco automatica della fotocamera, connettori di ricarica magnetici e dispositivi domestici intelligenti.
- Energia rinnovabile:Generatori eolici e altri sistemi di conversione dell'energia pulita.
Certificazioni e standard di qualità
I nostri processi produttivi e i sistemi di gestione della qualità sono certificati secondo gli standard internazionali, garantendo la nostradischi magneticisoddisfare i severi requisiti dei mercati globali, tra cui l'industria automobilistica, medica, aerospaziale e dell'elettronica di consumo.
IATF 16949:2016 ISO9001:2015 ISO14001:2015 REACH e RoHS Certificato SGS CP65/EN71
Ogni lotto didischi magneticiè sottoposto a test completi, tra cui verifica dimensionale (utilizzando proiettori ottici e CMM), test delle proprietà magnetiche (isteresigrafia), misurazione dello spessore del rivestimento (raggi X), test di adesione (test del nastro secondo ASTM D3359) e simulazione ambientale (test in nebbia salina secondo ASTM B117). Le certificazioni dei materiali e i rapporti di prova sono disponibili per tutti gli ordini di produzione.
Richiedi campioni e preventivo per il tuo disco magnetico
Supporto tecnico gratuito per applicazioni personalizzate
Invia i requisiti del tuo disco magnetico (materiale, qualità, diametro, spessore, quantità, rivestimento e magnetizzazione) per un preventivo dettagliato. Il nostro team di ingegneri può fornire assistenza tecnica nella progettazione di circuiti magnetici, nella selezione dei materiali e nell'ottimizzazione dell'applicazione.
Contatta il nostro team tecnico-commerciale:
WhatsApp/WeChat/Tel: +86-18133696123 | E-mail: zb12@magnets-world.com
Tempo di risposta: generalmente entro 2-4 ore lavorative. Imballaggio per l'esportazione e documentazione completa inclusi in tutte le spedizioni internazionali.
