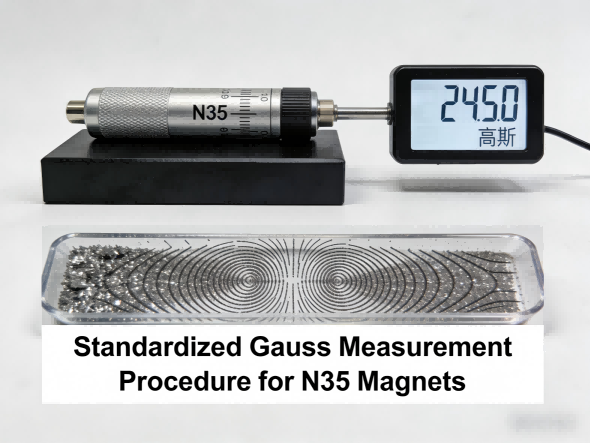

Segnalatogaussi valori variano significativamente in base alla tecnica di misurazione. Aderiamo allo standard ASTM A977 per i test magnetici, utilizzando misuratori gaussiani a effetto Hall calibrati con sonde ad area attiva da 0,25 mm². Le misurazioni vengono effettuate a distanze standardizzate (contatto, 0,5 mm, 1,0 mm) dal centro della superficie del magnete. ILgaussla lettura per i magneti N35 diminuisce di circa l'8-12% per millimetro di traferro, rendendo essenziale un protocollo di misurazione coerente per l'analisi comparativa tra diverse sorgenti magnetiche.

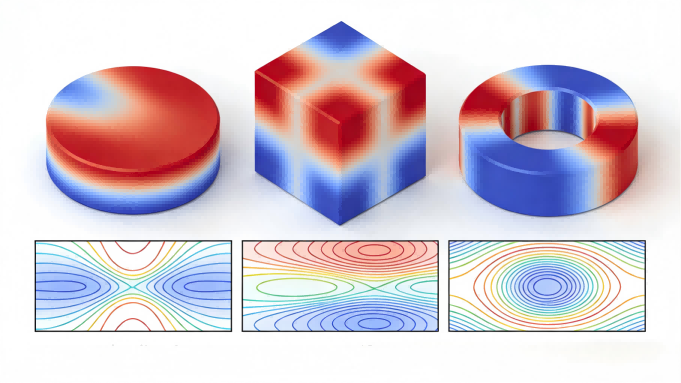

La forma e le proporzioni dei magneti N35 influiscono in modo significativo sulla superficiegaussletture. I magneti lunghi e sottili mostrano una densità di flusso superficiale inferiore a causa dei campi di smagnetizzazione interni più forti, mentre i magneti spessi e corti mostrano letture più elevate. Ad esempio, un disco magnetico N35 (10 mm di diametro × 2 mm di spessore) misura tipicamente 2.300-2.400 gauss, mentre lo stesso materiale in forma di blocco (10 mm × 10 mm × 10 mm) può raggiungere 2.500-2.600 gauss. Le nostre schede tecniche forniscono geometrie specifichegaussdati per una pianificazione accurata delle applicazioni.

Coerentegaussle prestazioni richiedono severi controlli sui materiali e sui processi. I nostri magneti N35 utilizzano materiali al neodimio vergine (purezza ≥99,5%) con contenuto di disprosio controllato per garantire proprietà magnetiche uniformi. Attraverso il controllo statistico del processo delle temperature di sinterizzazione (±2°C) e dell'intensità del campo di magnetizzazione (≥2,0 T), otteniamo batch per batchgaussvariazione inferiore al ±3%, significativamente inferiore alla variazione tipica del settore del ±8-10%. Ogni lotto di produzione viene sottoposto a mappatura gaussiana per verificarne l'uniformità.
