In che modo un magnete ad anello differisce da un magnete solido nelle applicazioni?

Nel mondo del magnetismo industriale, la scelta tra un magnete ad anello e un magnete solido non è semplicemente una questione di forma. È una decisione che influenza la distribuzione del campo magnetico, il metodo di montaggio, il processo di assemblaggio e, in definitiva, le prestazioni dell'intero sistema. Un magnete solido, sia esso un disco, un blocco o un cilindro, presenta un campo magnetico che emana da tutta la sua superficie. UNAnello magnetico, al contrario, ha un foro centrale che altera radicalmente la geometria del suo campo magnetico e apre una gamma di possibilità di progettazione che non sono disponibili con i magneti solidi. Gli ingegneri che comprendono queste differenze possono specificare il magnete giusto per l'applicazione, che si tratti di un sensore, un motore, un accoppiamento magnetico o un dispositivo di supporto.

La risposta migliore alla domanda su come un magnete ad anello differisce da un magnete solido nelle applicazioni è esaminare i requisiti funzionali specifici dell'applicazione. Un anello magnetico viene spesso utilizzato quando il magnete deve essere montato su un albero, quando il campo magnetico deve essere concentrato in una regione anulare specifica o quando è necessario il foro centrale per il montaggio o l'allineamento. Un magnete solido viene utilizzato quando è richiesto un campo forte e concentrato in un singolo punto o quando il magnete fa parte di un semplice meccanismo di fissaggio o bloccaggio. Questo articolo fornirà un confronto tecnico completo tra anelli magnetici e magneti solidi, coprendo la geometria del campo magnetico, considerazioni di montaggio e assemblaggio, criteri di selezione specifici dell'applicazione e fattori di materiale e produzione che li differenziano.

Sommario

• 1. Cos'è un anello magnetico e in cosa differisce da un magnete solido?
• 2. In che modo la geometria del campo magnetico differisce tra i magneti ad anello e quelli solidi?
• 3. Perché il montaggio e l'assemblaggio favoriscono gli anelli magnetici nei sistemi rotanti?
• 4. Quali sono le principali differenze applicative tra i magneti ad anello e quelli solidi?
• 5. Come si confrontano la selezione dei materiali e i processi di produzione?
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Cos'è un anello magnetico e in cosa differisce da un magnete solido?

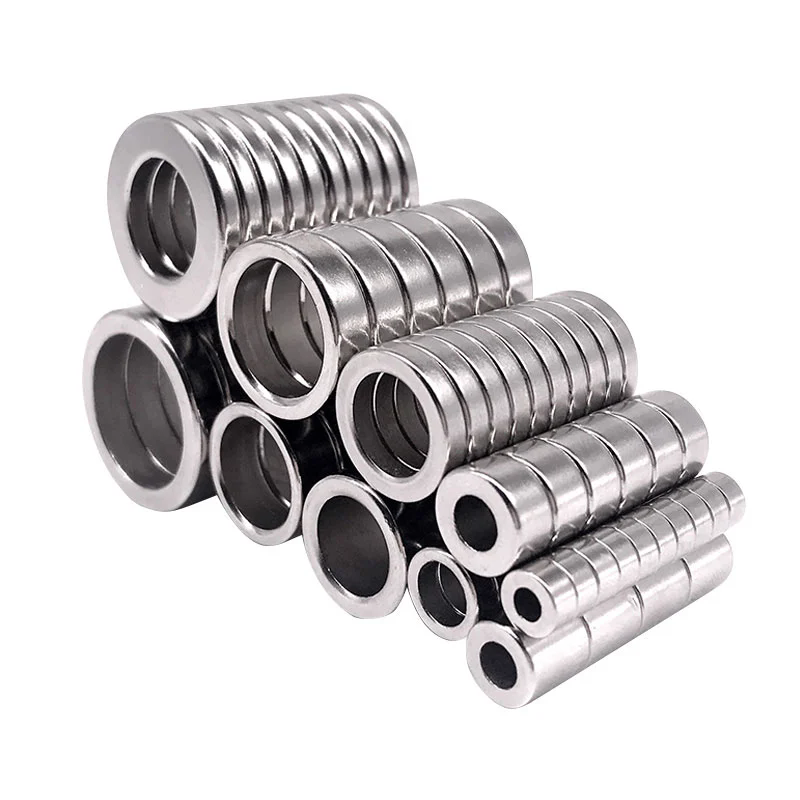

Un magnete ad anello è un magnete permanente con un foro centrale, che crea una forma anulare (ad anello). Il foro può essere di varie dimensioni, da un piccolo foro ad una grande apertura che si avvicina al diametro esterno. Il magnete può essere magnetizzato assialmente (con i poli sulle facce piane) o diametralmente (con i poli sulle superfici curve). La scelta della direzione di magnetizzazione dipende dall'applicazione. Un magnete solido, al contrario, non ha un foro centrale. È un pezzo solido di materiale magnetico, come un disco, un blocco o un cilindro. La distinzione è semplice nella geometria ma profonda nella funzione. Il foro centrale di un anello magnetico non è solo una caratteristica di risparmio di peso; è un elemento funzionale che permette di montare il magnete su un albero, un tubo o una barra filettata. Cambia anche la distribuzione del campo magnetico, concentrandolo nella regione anulare anziché in tutto il volume.

Per comprendere la differenza, considera la fisica di base di un magnete permanente. Un disco magnetico solido ha un campo magnetico che è più forte al centro e decade con la distanza. Le linee di campo emergono dalla faccia del polo nord e ritornano alla faccia del polo sud. Il campo è generalmente simmetrico rispetto all'asse centrale. Un anello magnetico ha uno schema di campo complessivamente simile, ma il foro centrale crea una regione al centro con un'intensità di campo inferiore. Ciò può essere vantaggioso nelle applicazioni in cui il centro del magnete deve essere privo di interferenze magnetiche, come quando un sensore è posizionato al centro dell'anello. La tabella seguente riassume le differenze fondamentali tra un anello magnetico e un magnete solido.

AXiamen Zhaobao Magnet Co., Ltd., produciamo sia magneti ad anello che magneti solidi in un'ampia gamma di materiali e dimensioni. Il team di ingegneri della nostra fabbrica può aiutarti a determinare quale tipo è più adatto alla tua applicazione. La scelta non è sempre ovvia; richiede un'attenta analisi dei requisiti del campo magnetico, dei vincoli meccanici e del processo di assemblaggio. Nelle sezioni seguenti esamineremo questi fattori in dettaglio.

2. In che modo la geometria del campo magnetico differisce tra i magneti ad anello e quelli solidi?

La geometria del campo magnetico di un magnete è determinata dalla sua forma e dalla direzione di magnetizzazione. Per un anello magnetico, il foro centrale crea una distribuzione del campo unica, diversa da quella di un magnete solido. Per visualizzare questa differenza, immagina le linee di campo mentre emanano dal magnete. In un disco magnetico solido, le linee di campo sono concentrate al centro e si allargano man mano che si allontanano dalla superficie. Il campo è più forte al centro della faccia del disco. In un anello magnetico, le linee di campo sono concentrate nella regione anulare tra i diametri interno ed esterno. Il centro dell'anello ha un campo relativamente debole. Questa differenza è fondamentale nelle applicazioni in cui il magnete viene utilizzato per azionare un sensore o per interagire con una parte specifica di un sistema.

La direzione della magnetizzazione è un altro fattore chiave. Un anello magnetico può essere magnetizzato in diversi modi. La magnetizzazione assiale significa che i poli si trovano sulle facce piane dell'anello. Questo è il tipo più comune e produce un campo simile a quello di un disco pieno, ma con un foro al centro. La magnetizzazione diametrale significa che i poli si trovano sui lati opposti del diametro esterno dell'anello. Ciò produce un campo orientato attraverso l'anello, utile in applicazioni quali encoder magnetici e sensori rotanti. La magnetizzazione multipolare significa che l'anello ha più poli nord e sud attorno alla sua circonferenza. Viene utilizzato in applicazioni quali accoppiamenti magnetici e motori CC senza spazzole. La tabella seguente riassume le diverse opzioni di magnetizzazione per i magneti ad anello.

La geometria del campo influenza anche la forza magnetica che il magnete può esercitare. Un magnete solido con lo stesso diametro esterno e spessore di un anello magnetico avrà generalmente una forza di attrazione maggiore perché contiene più materiale magnetico. Tuttavia, il campo dell'anello magnetico è più concentrato nella regione anulare, il che può rappresentare un vantaggio nelle applicazioni in cui la forza deve essere applicata a un'area specifica. A Xiamen Zhaobao Magnet Co., Ltd., utilizziamo un software avanzato di simulazione magnetica per modellare la distribuzione del campo dei nostri magneti ad anello e dei magneti solidi. Ciò ci consente di ottimizzare il design per l'applicazione specifica di ciascun cliente.

3. Perché il montaggio e l'assemblaggio favoriscono gli anelli magnetici nei sistemi rotanti?

Una delle differenze pratiche più significative tra un anello magnetico e un magnete solido è la facilità di montaggio e assemblaggio. Un anello magnetico è dotato di un foro centrale che può essere utilizzato per montare il magnete su un albero, un tubo o un'asta. Questo è un vantaggio fondamentale nei sistemi rotanti, come motori, generatori e accoppiamenti magnetici, dove il magnete deve essere centrato con precisione su un asse rotante. Un magnete solido non può essere montato in questo modo; richiederebbe una staffa di montaggio o un adesivo separato, che può essere meno preciso e meno affidabile. Il foro centrale di un anello magnetico consente inoltre di impilarlo su un albero con altri componenti, come cuscinetti e distanziali, semplificando il processo di assemblaggio.

In un tipico motore CC senza spazzole, ad esempio, il rotore è costituito da un albero su cui è montato un anello magnetico. Il magnete è magnetizzato con più poli e interagisce con gli avvolgimenti dello statore per produrre coppia. Il foro centrale dell'anello magnetico consente di inserirlo a pressione sull'albero con un preciso accoppiamento con interferenza, garantendo che il magnete sia perfettamente concentrico con l'albero. Ciò è essenziale per un funzionamento regolare e senza vibrazioni. Un magnete solido richiederebbe un mozzo o un supporto separato per montarlo sull'albero, aggiungendo costi e complessità all'assemblaggio. La tabella seguente confronta le caratteristiche di montaggio dei magneti ad anello e dei magneti solidi.

La facilità di montaggio si estende anche all'assemblaggio di gruppi magnetici, come giunti magnetici e ingranaggi magnetici. In questi gruppi, più magneti sono disposti secondo uno schema specifico per ottenere l'interazione magnetica desiderata. Gli anelli magnetici possono essere facilmente montati su un albero comune o all'interno di un alloggiamento comune, garantendo allineamento e spaziatura precisi. Ciò è molto più difficile da ottenere con i magneti solidi, che richiederebbero dispositivi di fissaggio personalizzati e procedure di allineamento. Nella nostra fabbrica abbiamo una vasta esperienza nella progettazione e produzione di gruppi magnetici utilizzando magneti ad anello. Siamo in grado di fornire gruppi completi pronti per l'installazione, facendo risparmiare tempo e fatica ai nostri clienti.

4. Quali sono le principali differenze applicative tra i magneti ad anello e quelli solidi?

La scelta tra un anello magnetico e un magnete solido è in definitiva guidata dai requisiti specifici dell'applicazione. Sebbene entrambi i tipi di magneti possano essere utilizzati in un'ampia gamma di applicazioni, esistono alcune applicazioni in cui un tipo è chiaramente superiore. Comprendere queste differenze applicative è essenziale per fare la scelta giusta. La tabella seguente fornisce un riepilogo delle principali differenze applicative tra i magneti ad anello e i magneti solidi.

Le differenze applicative non sono sempre nette. In alcuni casi, un anello magnetico può essere utilizzato in un'applicazione che tradizionalmente utilizza un magnete solido e viceversa. Ad esempio, un magnete ad anello può essere utilizzato per trattenere se è necessario un foro centrale per una vite o un bullone. Un magnete solido può essere utilizzato in un sensore se il sensore è progettato per rilevare il campo al centro del magnete. La decisione dovrebbe essere basata su un'attenta analisi dei requisiti del campo magnetico, dei vincoli meccanici e del costo. Presso Xiamen Zhaobao Magnet Co., Ltd., lavoriamo a stretto contatto con i nostri clienti per comprendere i loro requisiti applicativi e per consigliare il tipo di magnete più adatto. Il nostro team di ingegneri può fornire servizi di simulazione magnetica e prototipazione per convalidare il progetto prima della produzione.

5. Come si confrontano la selezione dei materiali e i processi di produzione?

Sia i magneti ad anello che i magneti solidi possono essere realizzati con un'ampia gamma di materiali magnetici, tra cui neodimio (NdFeB), samario cobalto (SmCo) e ferrite. La scelta del materiale dipende dalla forza magnetica richiesta, dalla temperatura operativa e dal costo. Il neodimio è il materiale più resistente e comunemente utilizzato per applicazioni ad alte prestazioni, ma ha un limite di temperatura operativa inferiore rispetto al samario cobalto. La ferrite è più debole ma molto più economica e ha un'eccellente resistenza alla corrosione. La tabella seguente mette a confronto le proprietà chiave di questi materiali.

Il processo di produzione di un anello magnetico è più complesso rispetto a quello di un magnete solido, in particolare per gli anelli magnetizzati diametralmente o multipolari. L'anello deve essere pressato o lavorato secondo le dimensioni corrette e la magnetizzazione deve essere applicata con precisione per ottenere la configurazione polare desiderata. Per la magnetizzazione multipolare è necessario un dispositivo di magnetizzazione specializzato, che può essere costoso da progettare e produrre. L'ispezione dei magneti ad anello richiede anche attrezzature specializzate, come una bobina di Helmholtz o un mappatore del campo magnetico, per verificare la configurazione dei poli e l'intensità del campo. Nella nostra fabbrica, abbiamo investito in apparecchiature avanzate di magnetizzazione e ispezione per garantire che i nostri anelli magnetici soddisfino le specifiche più esigenti. Offriamo anche una gamma di rivestimenti, tra cui nichel, zinco, resina epossidica e parilene, per proteggere i magneti dalla corrosione. Il nostro impegno per la qualità e la precisione ci ha reso un fornitore affidabile di anelli magnetici per clienti in tutto il mondo.

6. Domande frequenti (FAQ)

Domanda 1: È possibile utilizzare un anello magnetico al posto di un magnete solido in un'applicazione di supporto?

Risposta: In alcuni casi sì. È possibile utilizzare un anello magnetico per fissarlo se è necessario il foro centrale per una vite, un bullone o un altro metodo di fissaggio. Tuttavia, un magnete solido generalmente fornisce una forza di attrazione maggiore a parità di diametro esterno e spessore perché contiene più materiale magnetico. Se la forza di tenuta è critica e non è necessario un foro centrale, un magnete solido è solitamente la scelta migliore.

Domanda 2: Qual è il vantaggio di un anello magnetico multipolare rispetto a un anello magnetico magnetizzato assialmente?

Risposta: Un anello magnetico multipolare ha più poli nord e sud attorno alla sua circonferenza, mentre un anello magnetico magnetizzato assialmente ha poli solo sulle sue facce piatte. La configurazione multipolare viene utilizzata in applicazioni che richiedono un campo magnetico in rapida alternanza, come motori CC senza spazzole, encoder magnetici e accoppiamenti magnetici. Consente una generazione di coppia più fluida e un feedback di posizione più preciso.

Domanda 3: Come scelgo la giusta direzione di magnetizzazione per il mio anello magnetico?

Risposta: La scelta della direzione di magnetizzazione dipende dall'applicazione. La magnetizzazione assiale viene utilizzata quando il campo magnetico deve essere diretto lungo l'asse dell'anello, come in un'applicazione di supporto o in un semplice sensore. La magnetizzazione diametrale viene utilizzata quando il campo deve essere diretto attraverso l'anello, come in un encoder rotativo. La magnetizzazione multipolare viene utilizzata quando è richiesto un campo rapidamente alternato, come in un motore o un accoppiamento magnetico. Il nostro team tecnico può aiutarvi a selezionare la direzione di magnetizzazione ottimale per la vostra applicazione.

Domanda 4: Qual è la temperatura operativa massima per un anello magnetico al neodimio?

Risposta: La temperatura operativa massima per un anello magnetico al neodimio dipende dalla qualità del materiale. I gradi standard hanno una temperatura operativa massima di 80°C. I gradi per alte temperature possono funzionare fino a 150°C o addirittura 200°C, ma questi gradi hanno una forza magnetica inferiore. Per le applicazioni che richiedono sia temperature elevate che un'elevata forza magnetica, il samario cobalto è il materiale preferito.

Domanda 5: Gli anelli magnetici possono essere personalizzati per dimensioni e tolleranze specifiche?

Risposta: Sì, i magneti ad anello possono essere personalizzati per dimensioni e tolleranze specifiche. Presso Xiamen Zhaobao Magnet Co., Ltd., offriamo servizi di produzione personalizzati per magneti ad anello in un'ampia gamma di dimensioni e forme. Possiamo lavorare i magneti con tolleranze precise, applicare rivestimenti personalizzati e magnetizzarli secondo le vostre esatte specifiche. Il nostro team di ingegneri può collaborare con te per progettare l'anello magnetico perfetto per la tua applicazione.

7. Conclusionee

La differenza tra un anello magnetico e un magnete solido è molto più della semplice presenza di un foro. Si tratta di una differenza fondamentale nella geometria del campo magnetico, nella capacità di montaggio e nell'idoneità all'applicazione. Un magnete ad anello è la scelta preferita quando il magnete deve essere montato su un albero, quando il campo deve essere concentrato in una regione anulare o quando è richiesto un campo multipolare. Un magnete solido è preferibile quando è necessaria una forza di trazione elevata e concentrata o quando il magnete deve far parte di un semplice meccanismo di fissaggio o bloccaggio. Comprendere queste differenze è essenziale per ingegneri e progettisti che specificano i magneti per i loro prodotti. A Xiamen Zhaobao Magnet Co., Ltd., abbiamo l'esperienza e le capacità produttive per produrre sia magneti ad anello che magneti solidi secondo gli standard più elevati. La nostra fabbrica utilizza materiali avanzati, processi di produzione di precisione e un rigoroso controllo di qualità per garantire che ogni magnete che produciamo soddisfi i requisiti dei nostri clienti.

Se non sei sicuro del tipo di magnete più adatto alla tua applicazione, il nostro team tecnico è qui per aiutarti. Offriamo consulenza gratuita e supporto alla progettazione per aiutarti a selezionare il magnete ottimale per le tue esigenze. Contattaci oggi per discutere la tua richiesta e per richiedere un preventivo.

Contatta Xiamen Zhaobao Magnet Co., Ltd. oggi stessoper discutere dei tuoi requisiti relativi ai magneti ad anello o ai magneti solidi e scoprire come le nostre soluzioni magnetiche possono migliorare i tuoi prodotti.
