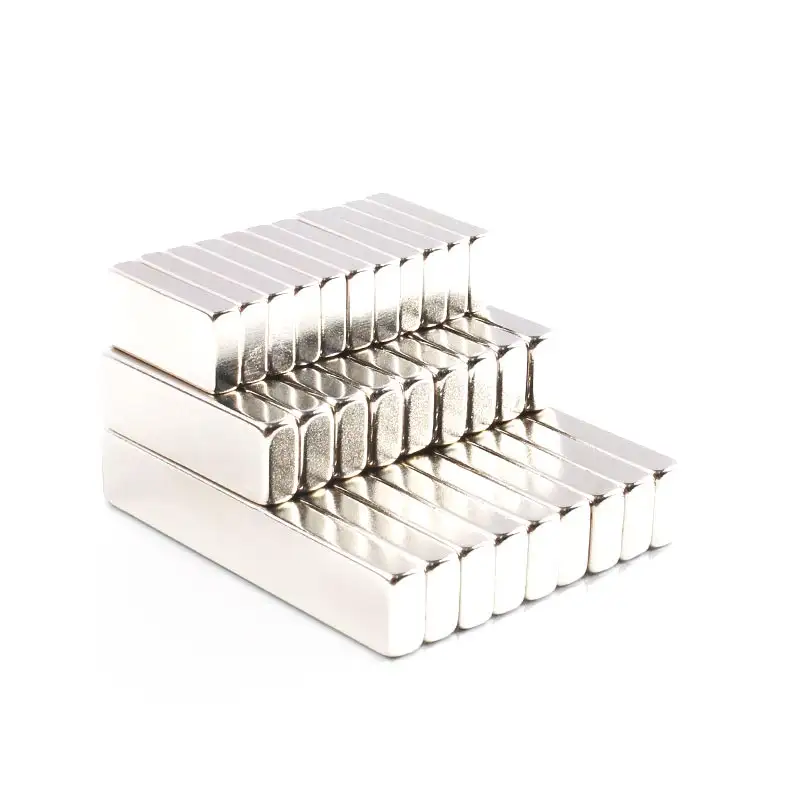

Magneti rettangolari per sensori

Fondazione tecnica

Confronto tra materiali magnetici pronti per il sensore

La selezione della lega magnetica ottimale è fondamentale quando si progettano magneti rettangolari per sensori. Diverse topologie di sensori come interruttori reed, latch digitali a effetto Hall e circuiti integrati magnetoresistivi lineari (AMR/TMR) richiedono profili di flusso magnetico, impronte fisiche e risposte termiche specifici. I magneti commerciali standard spesso soffrono di una dispersione incontrollata del flusso; tuttavia, i magneti permanenti per sensori devono bilanciare la coercività, l'induzione residua e i coefficienti termici.

Approfondimento ingegneristico:I blocchi rettangolari al neodimio forniscono il flusso massimo per unità di volume, attivando microsensori in corrispondenza di traferri estesi. Tuttavia, per le applicazioni in cui l'ambiente è soggetto a sbalzi termici estremi superiori a 300°C, AlNiCo o SmCo rimangono lo standard indiscusso.

Stabilità della temperatura che conta

Le fluttuazioni di temperatura alterano direttamente il punto operativo e il punto di rilascio dei sensori magnetici. Il superamento della temperatura operativa massima o della temperatura Curie provoca una smagnetizzazione irreversibile, con conseguente guasto del sensore o tempi di attivazione ritardati.

Nella navigazione aerospaziale, nel rilevamento dei propulsori automobilistici e nei controlli dei bruciatori industriali, la gestione termica è fondamentale:

Direzione della magnetizzazione e attivazione del sensore

L'asse di magnetizzazione determina la forma dell'inviluppo del campo magnetico (distribuzione di Gauss), che determina la distanza di commutazione e la ripetibilità del sensore. Le geometrie rettangolari offrono tre modalità di magnetizzazione primarie:

Precisione dimensionale per una commutazione affidabile

Nel moderno assemblaggio automatizzato di grandi volumi, una variazione minore nello spessore del magnete si traduce in uno spostamento significativo dell'intensità del campo superficiale. Se lo spessore di un lotto di magneti rettangolari varia di ±0,1 mm, la distanza di attivazione del sensore può variare di diversi millimetri, causando falsi trigger o guasti totali alla commutazione.

Zhaobao Magnet Group applica il taglio con mola diamantata ad alta precisione e la rettifica tramite elettroerosione a filo per mantenere tolleranze dimensionali strette fino a ±0,01 mm. Ciò garantisce una ripetibilità Gauss lotto per lotto entro ±1,5%, eliminando la necessità di ricalibrazione dinamica dell'elettronica del sensore sulla catena di montaggio della fabbrica.

Integrità del prodotto

Alloggiamento e rivestimento: protezione oltre il magnete

I sensori negli ambienti industriali reali sono esposti a fluidi aggressivi, forti vibrazioni, vapori chimici e ingresso di umidità. I magneti permanenti sinterizzati grezzi, in particolare NdFeB ad alte prestazioni, sono soggetti a ossidazione e microscheggiatura sotto impatto ciclico. Pertanto, siamo specializzati nella fornitura di gruppi magnetici completamente incapsulati e pronti per il montaggio anziché di magneti nudi.

Scenari applicativi

Interruttori Reed, sensori Hall e altro ancora

I blocchi magnetici permanenti rettangolari fungono da trigger fisico universale in un ampio spettro di tecnologie di rilevamento della posizione e della velocità senza contatto:

Risolvere il rilevamento attraverso le barriere

Uno dei principali vantaggi ingegneristici derivanti dall'implementazione dei magneti rettangolari per sensori è la loro capacità di proiettare linee di flusso magnetico attraverso materiali barriera non ferromagnetici come acciaio inossidabile, alluminio, vetro, plastica e legno senza penetrazione fisica-meccanica.

Soluzioni per ambienti difficili e ad alta temperatura

Quando sorgono esigenze di rilevamento in ambienti ostili come vani motore, forni di polimerizzazione industriali, pozzi petroliferi o linee di vapore, i sensori elettronici convenzionali falliscono. Abbinando un'unità elettronica del sensore isolata situata in una zona fredda con magneti rettangolari per sensori in AlNiCo o SmCo induriti termicamente posizionati direttamente all'interno della zona calda, si ottiene il rilevamento continuo della posizione senza guasti termici elettronici.

Personalizzazione e ordinazione

Dimensioni, qualità e assemblaggio personalizzati

Noi di Zhaobao Magnet Group comprendiamo che non esistono due architetture di sensori identiche. Offriamo ingegneria personalizzata OEM e ODM completa, adattata direttamente ai vostri modelli CAD e alle specifiche di progettazione dei circuiti:

Perché collaborare con Zhaobao Magnet Group?

Fondato negli anni '90, Zhaobao Magnet Group gestisce un enorme complesso produttivo di 60.000 metri quadrati con oltre 500 dipendenti qualificati, producendo una produzione annua di oltre 8.000 tonnellate di magneti in terre rare. In collaborazione con l’Accademia cinese delle scienze presso il nostro centro tecnologico congiunto di ingegneria dei magneti permanenti, che detiene 22 brevetti di invenzione, garantiamo che la purezza delle nostre materie prime supera il 95% (rispetto alla media del settore dell’80%).

Siamo pienamente certificati IATF16949, ISO9001, ISO14001 e ISO45001, con prodotti conformi CE, ROHS, REACH, CP65 e CHCC. Avendo servito oltre 3.000 clienti internazionali tra cui Huawei, Samsung, General Motors, Hitachi, Volkswagen e Foxconn, forniamo supporto tecnico 24 ore su 24, 7 giorni su 7 con risposte garantite entro 8 ore.
