Descrizione del prodotto

Dischi magnetici rotondi all'ingrosso direttamente da Zhaobao Magnet, un produttore affidabile da 30 anni che offre dimensioni personalizzate, gradi NdFeB ad alta temperatura e prezzi di fabbrica diretti. Certificati ISO9001 e IATF16949, forniamo consistenza magnetica superiore, prototipazione rapida e rapporti di test completi per OEM del settore automobilistico, medico, aerospaziale ed elettronico di consumo in tutto il mondo.

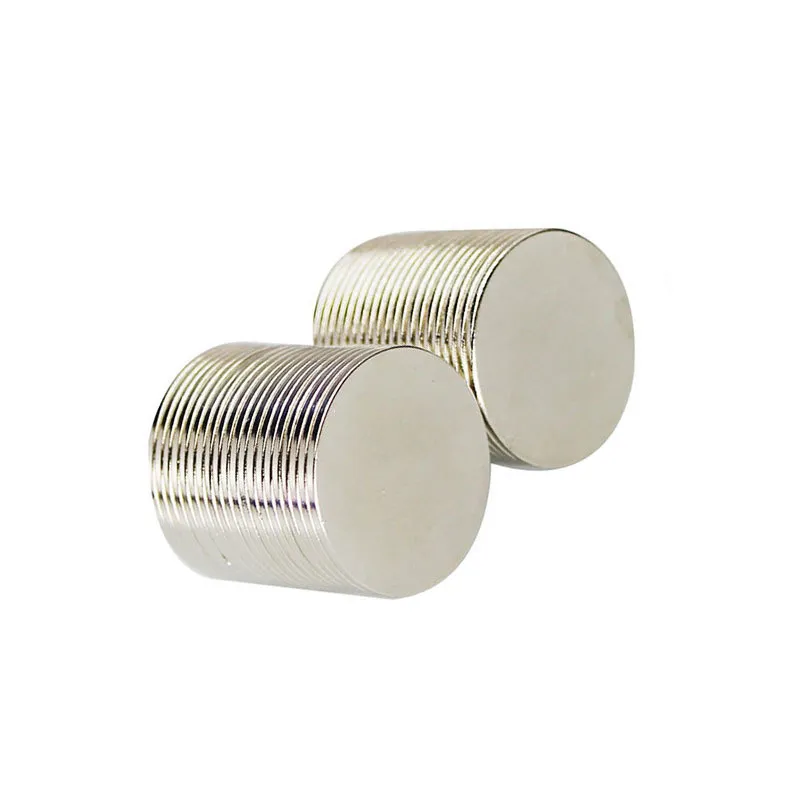

Round Magnetic Discs

Cosa sono i dischi magnetici rotondi?

I dischi magnetici rotondi rappresentano lo standard di riferimento nell'ingegneria dei magneti permanenti, offrendo una straordinaria potenza di tenuta, una tolleranza dimensionale precisa e una densità di flusso eccezionalmente elevata all'interno di un profilo circolare compatto. Realizzati principalmente in lega di neodimio-ferro-boro (NdFeB) sinterizzata di alta qualità, questi componenti a magnete permanente circolare possiedono valori di prodotto di energia magnetica (BHmax) senza eguali. A differenza dei distributori di terze parti o dei rivenditori di cataloghi, Ningbo Zhaobao Magnet Co., Ltd. controlla l'intera catena di produzione, dalla raffinazione del minerale grezzo di terre rare e macinazione a getto, all'affettatura di precisione, alla placcatura e alla magnetizzazione multipolare.

Lavorando direttamente con un produttore originale con oltre 30 anni di esperienza nel settore, gli ingegneri di prodotto e i responsabili degli approvvigionamenti eliminano i ricarichi della catena di fornitura garantendo al tempo stesso la coerenza garantita da lotto a lotto. Il nostro approccio ingegneristico diretto in fabbrica garantisce che ogni componente magnetico soddisfi rigorosi parametri di qualità internazionali, inclusi gli standard IATF 16949 e ISO 9001.

Eccezionali prestazioni magnetiche e vantaggi ingegneristici

La moderna progettazione ingegneristica richiede continuamente una maggiore potenza operativa all'interno di ingombri fisici sempre più limitati. I dischi magnetici rotondi Premium affrontano questa sfida offrendo eccezionali rapporti peso-potenza in grado di esercitare forze di trazione centinaia di volte maggiori della loro stessa massa.

L'esclusiva simmetria strutturale e l'orientamento cristallino uniforme di Nd2Fe14B consentono una distribuzione del campo assiale o radiale ottimizzata. Se integrati in complessi gruppi elettromeccanici, i nostri componenti ad alta precisione offrono miglioramenti misurabili delle prestazioni sul campo:

Densità di flusso ottimizzata: il design assialsimmetrico garantisce una distribuzione bilanciata del campo magnetico, eliminando i punti deboli localizzati sulla superficie del polo attivo.

Comprovato miglioramento delle prestazioni dei sensori: i test condotti sui clienti del settore automobilistico hanno confermato che la sostituzione dei componenti commerciali standard con i nostri dischi magnetici di precisione ha migliorato la precisione e l'affidabilità del sensore fino al 23%.

Integrazione con ingombro compatto: consente agli ingegneri di sostituire gruppi di magneti in ferrite o ceramica di grandi dimensioni e pesanti con componenti circolari di terre rare sottili e ultra-densi.

Gradi di materiali completi e tolleranze termiche

Gli ambienti operativi variano notevolmente: dagli involucri aerospaziali sotto zero ai blocchi motore automobilistici ad alto calore. Ningbo Zhaobao Magnet Co., Ltd. produce dischi magnetici rotondi in uno spettro completo di formulazioni NdFeB standardizzate e di altissima qualità su misura per specifiche soglie di temperatura e requisiti di coercività.

Serie di grado	Temperatura operativa massima (°C)	Rimanenza Br (mT)	Coercività intrinseca Hcj (kA/m)	Campi di applicazione primari
N35-N54	80°C	1170-1480	≥ 955	Elettronica di consumo, display, beni di consumo
N35M-N52M	100°C	1170-1450	≥ 1114	Driver acustici, pickup ottici, microsensori
N30H-N52H	120°C	1080-1450	≥ 1353	Servomotori di precisione, elettroutensili, attuatori
N30SH-N54SH	150°C	1080-1480	≥ 1353/1592	Sensori per gruppi propulsori automobilistici, motori per automazione
N28UH-N54UH	180°C	1020-1480	≥ 1990	Motori di trazione per veicoli elettrici, generatori di energia eolica
N28EH-N48EH/N45AH	200°C - 240°C	1020-1380	≥ 2387/2785	Posizionatori aerospaziali, assemblaggi a calore estremo

Sviluppate in collaborazione tecnica con l'Accademia cinese delle scienze presso il nostro centro tecnologico di ingegneria dedicato, le nostre formulazioni brevettate di leghe risolvono problemi di settore di lunga data riguardanti la perdita di smagnetizzazione, il decadimento termico e l'incoerenza delle prestazioni interne nei cicli di produzione su larga scala.

Lavorazione personalizzata, rivestimenti e fabbricazione OEM

Gli articoli del catalogo raramente soddisfano le specifiche tecniche personalizzate. In qualità di produttore primario esperto, Ningbo Zhaobao Magnet Co., Ltd. è specializzata in soluzioni progettate su ordinazione. La nostra struttura di 60.000 metri quadrati è dotata di elettroerosione a filo all'avanguardia, taglio automatico, rettifica multiasse e linee automatizzate di trattamento superficiale.

Le funzionalità di progettazione OEM personalizzate includono:

Personalizzazione dimensionale: Diametri da micro 0,5 mm fino a 250 mm; spessore a partire da profili ultrasottili da 0,2 mm.

Lavorazione strutturale: fori svasati di precisione, lamature, bordi a gradini multipli e perni di montaggio in metallo integrati.

Placcatura protettiva avanzata: rivestimenti multistrato Ni-Cu-Ni, zinco Cr3+, resina epossidica nera, parylene C (per camere bianche mediche) e rivestimenti in teflon testati per resistere a oltre 240 ore di esposizione in nebbia salina (SST).

Prototipazione e campionamento rapido: fornitura di 50 campioni di prototipi funzionanti per test fisici e operativi prima dell'impegno del contratto commerciale.

Principali settori applicativi

Grazie alla loro incredibile forza di tenuta e stabilità strutturale, i nostri dischi magnetici rotondi ingegnerizzati sono integrati in hardware mission-critical nei principali settori globali:

Elettronica automobilistica: sensori di velocità ABS, encoder del servosterzo elettrico (EPS), sensori di posizione dell'acceleratore e unità di azionamento del motore EV.

Attrezzature mediche e chirurgiche: periferiche per risonanza magnetica, raccordi a sgancio rapido per strumenti chirurgici, sistemi di attacco dentale e micropompe impiantabili.

Automazione industriale e robotica: pinze robotiche all'estremità del braccio, sistemi di feedback di motori lineari, posizionatori pneumatici e piani magnetici per carichi pesanti.

Dispositivi di consumo e indossabili: motori con feedback tattile ultrasottili, trasduttori acustici, supporti di ricarica per anelli/orologi intelligenti e moduli di stabilizzazione della fotocamera.

Aerospaziale ed energia rinnovabile: sistemi di attuatori per aeromobili, unità di potenza a microturbina e generatori ad azionamento diretto ad alta efficienza.

Perché collaborare con Zhaobao Magnet Group?

La scelta del giusto fornitore di magneti permanenti richiede la valutazione della stabilità della produzione a lungo termine, del supporto tecnico e di una rigorosa documentazione di conformità. Ecco perché i leader del settore scelgono Ningbo Zhaobao Magnet Co., Ltd.:

Vera produzione diretta in fabbrica: nessun intermediario, nessuna commissione di società commerciale e completa trasparenza operativa nella nostra struttura di 60.000 m² che impiega oltre 500 professionisti.

Enorme capacità di produzione: la forte produzione annua di NdFeB superiore a 8.000 tonnellate garantisce l'esecuzione senza soluzione di continuità sia di prototipi personalizzati in piccoli lotti (50 unità) che di spedizioni commerciali di grandi volumi (oltre 500.000 unità).

Eccellenza e brevetti in ricerca e sviluppo: supportato da 22 brevetti di invenzione nazionale e da una partnership tecnica con l'Accademia cinese delle scienze.

Verifica di qualità completa: certificati completi di ispezione dei materiali, curve di smagnetizzazione (curve BH), rapporti dimensionali CMM e dati di test in nebbia salina forniti con ogni lotto di produzione.

Zhaobao Magnet Group IATF 16949 automotive quality management certification

Zhaobao Magnet Group ISO 9001 quality management system certification

Zhaobao Magnet Group international product compliance certification RoHS REACH CE

Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000

Domande frequenti (FAQ)

Di seguito sono riportati approfondimenti tecnici e linee guida per l'approvvigionamento relativi ai nostri dischi magnetici rotondi ad alte prestazioni:

Q1: Quali tolleranze può mantenere Ningbo Zhaobao durante la produzione di massa?

Per la produzione standard otteniamo tolleranze dimensionali rigorose entro ±0,05 mm. Per applicazioni automobilistiche, ottiche e mediche di alta precisione, il nostro processo di affettatura e rettifica multiasse ad alta precisione può raggiungere tolleranze strette fino a ±0,01 mm a ±0,02 mm su richiesta.

Q2: Come scelgo il giusto rivestimento superficiale per i dischi magnetici in ambienti corrosivi?

Per l'elettronica standard per interni, il Ni-Cu-Ni standard (nichel a triplo strato) o lo zinco Cr3+ offrono un eccellente rapporto qualità-prezzo. Per applicazioni marine o ambienti ad alta umidità, consigliamo la resina epossidica nera o il teflon (PTFE). Per le camere bianche dei dispositivi medici e le esigenze di biocompatibilità, siamo specializzati nel rivestimento microsottile in Parylene C.

D3: In che modo i magneti NdFeB di altissima qualità prevengono la smagnetizzazione termica nei motori ad alta temperatura?

Utilizzando la tecnologia avanzata di diffusione dei bordi dei grani (GBD) e formulazioni di leghe ottimizzate (come N54SH, N54UH, N48EH e N45AH), il nostro team di ingegneri aumenta la coercività intrinseca (Hcj) fino a ≥ 2785 kA/m, consentendo un funzionamento affidabile fino a 240°C senza perdita di flusso irreversibile.

D4: Qual è il tempo di consegna tipico per i campioni di prototipi personalizzati rispetto agli ordini di produzione ad alto volume?

I campioni di prototipi rapidi personalizzati (ad esempio, 50 pezzi) vengono generalmente consegnati entro 7-10 giorni lavorativi. Gli ordini di produzione commerciale di massa (ad esempio 500.000 pezzi) vengono soddisfatti entro 2 o 3 settimane, supportati dalla nostra massiccia capacità annua di 8.000 tonnellate.

D5: Quali opzioni di orientamento della magnetizzazione sono disponibili per i componenti con magnete circolare?

Offriamo molteplici configurazioni di orientamento a seconda del progetto del circuito magnetico, tra cui assiale (attraverso lo spessore), radiale, diametrale, multipolare su una faccia e orientamento obliquo per ridurre la coppia di cogging del motore.

D6: Quali rapporti di controllo qualità e documenti di conformità vengono spediti con ciascun lotto?

Ogni spedizione include certificati di ispezione dei materiali completi, curve di smagnetizzazione (B-H), rapporti di convalida del test in nebbia salina (SST), certificazione di conformità RoHS/REACH e registri di ispezione dimensionale CMM.
